Abschaltschrauber - Präzise Drehmomentkontrolle für industrielle Verschraubungen
Abschaltschrauber kommen überall dort zum Einsatz, wo Schraubverbindungen passen müssen. Sie schalten automatisch ab, sobald der voreingestellte Drehmoment erreicht ist. Das schützt Bauteile, vermeidet Überdrehen und sorgt für gleichbleibende Qualität im Montageprozess. Kurz gesagt: weniger Ausschuss, mehr Sicherheit und saubere Ergebnisse.
Was ist ein Abschaltschrauber und wie funktioniert er?
Ein Abschaltschrauber ist ein Elektroschrauber für kontrollierte und reproduzierbare Schraubverbindungen. Im Inneren arbeitet eine mechanische Abschaltkupplung, über die das gewünschte Drehmoment eingestellt wird. Während des Schraubvorgangs überträgt der Motor das Drehmoment über Getriebe und Kupplung auf die Schraube. Sobald das voreingestellte Drehmoment erreicht ist, trennt die Abschaltkupplung den Antrieb sofort und mechanisch vom Abtrieb. Dadurch wird kein weiteres Drehmoment auf die Schraube übertragen und ein Überdrehen zuverlässig verhindert, unabhängig vom Bediener, vom Anpressdruck oder von Materialschwankungen. Das Ergebnis sind gleichbleibende Verschraubungsqualitäten, eine hohe Wiederholgenauigkeit und ein sicherer Schutz von Schrauben, Gewinden und Bauteilen, selbst bei langen Serienmontagen.
Warum Abschaltschrauber in der Industrie unverzichtbar sind?
In der industriellen Montage zählen Wiederholgenauigkeit und Prozesssicherheit mehr als Muskelkraft. Abschaltschrauber nehmen dem Anwender die Unsicherheit ab und sorgen dafür, dass jede Schraube mit dem richtigen Drehmoment sitzt, unabhängig von Erfahrung oder Tagesform.
Typische Vorteile:
- Konstante Drehmomente bei jeder Verschraubung
- Schutz empfindlicher Bauteile und Gewinde
- Weniger Nacharbeit und Reklamationen
- Zuverlässige Ergebnisse auch bei Serienmontage
Unser Angebot im Überblick:
Abschaltschrauber Serie FAB / RAF

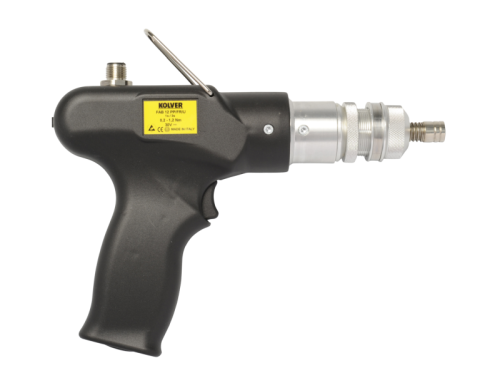

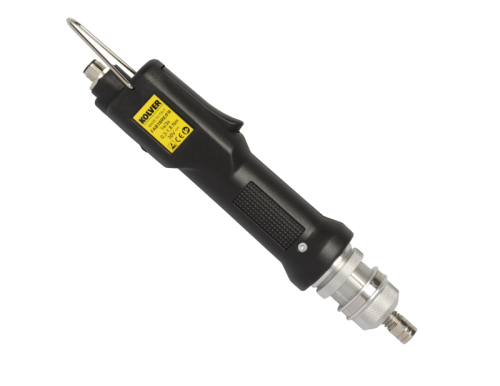

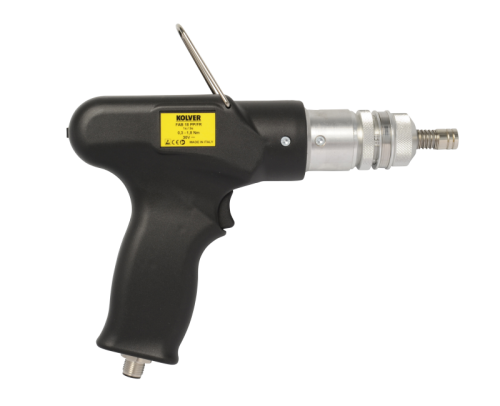

Die Abschaltschrauber der Serie FAB / RAF von Kolver sind für präzise Verschraubungen im niedrigen Drehmomentbereich ausgelegt. Die integrierte mechanische Abschaltkupplung sorgt für eine exakte Drehmomentabschaltung und konstante Ergebnisse, ideal für feine Montagearbeiten.

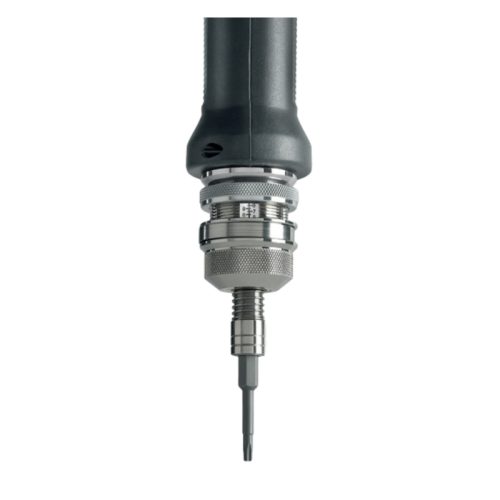

- Einstellbare Abschaltkupplung: Die mechanische Abschaltkupplung ist einstellbar, um eine präzise Drehmomentkontrolle zu gewährleisten und Überdrehungen zu verhindern.
- Werkzeugaufnahme 1/4″ Sechskant E6,3 DIN 3126: Kompatibel mit standardisierten Werkzeugaufnahmen für vielseitige Einsatzmöglichkeiten.
- Ergonomisches Gehäuse: Das ergonomische Design sorgt für komfortables und ermüdungsfreies Arbeiten.
- Hohe Drehmomentgenauigkeit (+/- 7%): Verlassen Sie sich auf höchste Präzision bei jeder Schraubverbindung.
- Rechts-/Linkslauf: Flexibilität beim Schrauben mit umschaltbarem Rechts- und Linkslauf.
- ESD geprüft: Sicherer Einsatz in elektrostatisch sensiblen Umgebungen.
- Geringer Energieverbrauch: Kosteneffizient und umweltfreundlich dank niedrigem Energieverbrauch.
- Stufenlose Drehzahlregelung bis 60% der Nenndrehzahl: Präzise Anpassung der Drehzahl für optimale Schraubergebnisse.
- Softstart (Sanftanlauf) 0-2 Sekunden: Sanfter Anlauf für eine schonende Behandlung von Werkstücken.
- Personenunabhängige Drehmomentüberwachung: Konstante Überwachung und Anpassung des Drehmoments für gleichbleibende Qualität.
- Reinraum geeignet: Ideal für den Einsatz in Reinraumumgebungen.
- Geräuscharmer Betrieb: Leiser Betrieb für eine angenehme Arbeitsumgebung.
- Geringes Eigengewicht: Leichtes Design für einfache Handhabung und weniger Ermüdung
Technische Daten der Serie FAB/RAF
| Kategorie | Code | Model | Drehmoment Nm | Drehzahl | Größe mm | Gewicht kg | Steuergerät |
|---|---|---|---|---|---|---|---|
| Stabschrauber | 190004 | KBL04FR | 0.04 - 0.4 | 700 - 1150 | 255 x 37 | 0.50 | EDU1BL |
| Stabschrauber | 190015 | KBL15FR | 0.4 - 1.5 | 700 - 1150 | 255 x 37 | 0.50 | EDU1BL |
| Stabschrauber | 190030 | KBL30FR | 0.7 - 3 | 700 - 1150 | 268 x 43 | 0.65 | EDU1BL |
| Stabschrauber | 190040 | KBL40FR | 0.9 - 4 | 400 - 700 | 268 x 43 | 0.65 | EDU1BL |
| Stabschrauber_IO | 190004/S | KBL04FR/S | 0.04 - 0.4 | 700 - 1150 | 255 x 37 | 0.50 | EDU1BL/SG |
| Stabschrauber_IO | 190015/S | KBL15FR/S | 0.4 - 1.5 | 700 - 1150 | 255 x 37 | 0.50 | EDU1BL/SG |
| Stabschrauber_IO | 190030/S | KBL30FR/S | 0.7 - 3 | 700 - 1150 | 268 x 43 | 0.65 | EDU1BL/SG |
| Stabschrauber_IO | 190040/S | KBL40FR/S | 0.9 - 4 | 400 - 700 | 268 x 43 | 0.65 | EDU1BL/SG |
| Pistolenschrauber | 190005 | KBL04P/FR | 0.04 - 0.4 | 700 - 1150 | 154 x 210 x 45 | 0.50 | EDU1BL |
| Pistolenschrauber | 190016 | KBL15P/FR | 0.4 - 1.5 | 700 - 1150 | 154 x 210 x 45 | 0.50 | EDU1BL |
| Pistolenschrauber | 190031 | KBL30P/FR | 0.7 - 3.0 | 700 - 1150 | 154 x 217 x 45 | 0.65 | EDU1BL |
| Pistolenschrauber | 190041 | KBL40P/FR | 0.9 - 4.0 | 400 - 700 | 154 x 217 x 45 | 0.65 | EDU1BL |
| Pistolenschrauber_IO | 190005/S | KBL04P/S | 0.04 - 0.4 | 700 - 1150 | 154 x 210 x 45 | 0.50 | EDU1BL/SG |
| Pistolenschrauber_IO | 190016/S | KBL15P/S | 0.4 - 1.5 | 700 - 1150 | 154 x 210 x 45 | 0.50 | EDU1BL/SG |
| Pistolenschrauber_IO | 190031/S | KBL30P/S | 0.7 - 3.0 | 700 - 1150 | 154 x 217 x 45 | 0.65 | EDU1BL/SG |
| Pistolenschrauber_IO | 190041/S | KBL40P/S | 0.9 - 4.0 | 400 - 700 | 154 x 217 x 45 | 0.65 | EDU1BL/SG |
| Winkelschrauber | 190004/A | KBL04FR/ANG | 0.04 - 0.4 | 700 - 1150 | 316 x 37 | 0.60 | EDU1BL |
| Winkelschrauber | 190015/A | KBL15FR/ANG | 0.4 - 1.5 | 700 - 1150 | 316 x 37 | 0.60 | EDU1BL |
| Winkelschrauber | 190030/AD | KBL30FR/ANG | 0.7 - 3.0 | 700 - 1150 | 330 x 43 | 0.75 | EDU1BL |
| Winkelschrauber | 190040/AD | KBL40FR/ANG | 0.9 - 4.0 | 400 - 700 | 330 x 43 | 0.75 | EDU1BL |
| Einbauschrauber | 190004/CA | KBL04FR/CA | 0.04 - 0.4 | 700 - 1150 | 257 x 40 | 0.60 | EDU1BL/SG |
| Einbauschrauber | 190015/CA | KBL15FR/CA | 0.4 - 1.5 | 700 - 1150 | 257 x 40 | 0.60 | EDU1BL/SG |
| Einbauschrauber | 190030/CA | KBL30FR/CA | 0.7 - 3.0 | 700 - 1150 | 264 x 40 | 0.75 | EDU1BL/SG |
| Einbauschrauber | 190040/CA | KBL40FR/CA | 0.9 - 4.0 | 400 - 700 | 264 x 40 | 0.75 | EDU1BL/SG |
| Einbauschrauber_Feder | 190004/CA/FN | KBL04FR/CA/FN | 0.04 - 0.4 | 700 - 1150 | 330 x 40 | 0.65 | EDU1BL/SG |
| Einbauschrauber_Feder | 190015/CA/FN | KBL15FR/CA/FN | 0.4 - 1.5 | 700 - 1150 | 330 x 40 | 0.65 | EDU1BL/SG |
| Einbauschrauber_Feder | 190030/CA/FN | KBL30FR/CA/FN | 0.7 - 3.0 | 700 - 1150 | 338 x 40 | 0.80 | EDU1BL/SG |
| Einbauschrauber_Feder | 190040/CA/FN | KBL40FR/CA/FN | 0.9 - 4.0 | 400 - 700 | 338 x 40 | 0.80 | EDU1BL/SG |
Abschaltschrauber Serie KBL

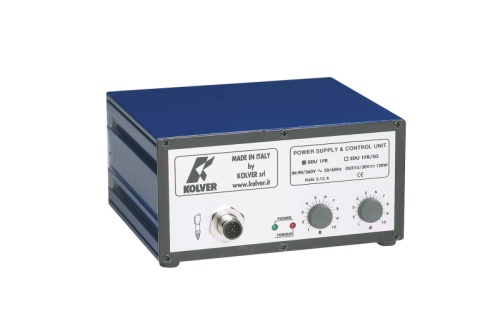

Die Abschaltschrauber der Serie KBL wurden für anspruchsvolle industrielle Anwendungen entwickelt. Sie verfügen über einen bürstenlosen Motor und werden über ein separates Steuergerät betrieben. Die Kombination aus moderner Antriebstechnik und mechanischer Abschaltkupplung gewährleistet eine präzise Drehmomentkontrolle bei hoher Effizienz und langer Lebensdauer.
Technische Daten der Serie KBL
| Kategorie | Code | Model | Drehmoment Nm | Drehzahl | Größe mm | Gewicht kg | Steuergerät |
|---|---|---|---|---|---|---|---|
| Stabschrauber | 190004 | KBL04FR | 0.04 - 0.4 | 700 - 1150 | 255 x 37 | 0.50 | EDU1BL |
| Stabschrauber | 190015 | KBL15FR | 0.4 - 1.5 | 700 - 1150 | 255 x 37 | 0.50 | EDU1BL |
| Stabschrauber | 190030 | KBL30FR | 0.7 - 3 | 700 - 1150 | 268 x 43 | 0.65 | EDU1BL |
| Stabschrauber | 190040 | KBL40FR | 0.9 - 4 | 400 - 700 | 268 x 43 | 0.65 | EDU1BL |
| Stabschrauber_IO | 190004/S | KBL04FR/S | 0.04 - 0.4 | 700 - 1150 | 255 x 37 | 0.50 | EDU1BL/SG |
| Stabschrauber_IO | 190015/S | KBL15FR/S | 0.4 - 1.5 | 700 - 1150 | 255 x 37 | 0.50 | EDU1BL/SG |
| Stabschrauber_IO | 190030/S | KBL30FR/S | 0.7 - 3 | 700 - 1150 | 268 x 43 | 0.65 | EDU1BL/SG |
| Stabschrauber_IO | 190040/S | KBL40FR/S | 0.9 - 4 | 400 - 700 | 268 x 43 | 0.65 | EDU1BL/SG |
| Pistolenschrauber | 190005 | KBL04P/FR | 0.04 - 0.4 | 700 - 1150 | 154 x 210 x 45 | 0.50 | EDU1BL |
| Pistolenschrauber | 190016 | KBL15P/FR | 0.4 - 1.5 | 700 - 1150 | 154 x 210 x 45 | 0.50 | EDU1BL |
| Pistolenschrauber | 190031 | KBL30P/FR | 0.7 - 3.0 | 700 - 1150 | 154 x 217 x 45 | 0.65 | EDU1BL |
| Pistolenschrauber | 190041 | KBL40P/FR | 0.9 - 4.0 | 400 - 700 | 154 x 217 x 45 | 0.65 | EDU1BL |
| Pistolenschrauber_IO | 190005/S | KBL04P/S | 0.04 - 0.4 | 700 - 1150 | 154 x 210 x 45 | 0.50 | EDU1BL/SG |
| Pistolenschrauber_IO | 190016/S | KBL15P/S | 0.4 - 1.5 | 700 - 1150 | 154 x 210 x 45 | 0.50 | EDU1BL/SG |
| Pistolenschrauber_IO | 190031/S | KBL30P/S | 0.7 - 3.0 | 700 - 1150 | 154 x 217 x 45 | 0.65 | EDU1BL/SG |
| Pistolenschrauber_IO | 190041/S | KBL40P/S | 0.9 - 4.0 | 400 - 700 | 154 x 217 x 45 | 0.65 | EDU1BL/SG |
| Winkelschrauber | 190004/A | KBL04FR/ANG | 0.04 - 0.4 | 700 - 1150 | 316 x 37 | 0.60 | EDU1BL |
| Winkelschrauber | 190015/A | KBL15FR/ANG | 0.4 - 1.5 | 700 - 1150 | 316 x 37 | 0.60 | EDU1BL |
| Winkelschrauber | 190030/AD | KBL30FR/ANG | 0.7 - 3.0 | 700 - 1150 | 330 x 43 | 0.75 | EDU1BL |
| Winkelschrauber | 190040/AD | KBL40FR/ANG | 0.9 - 4.0 | 400 - 700 | 330 x 43 | 0.75 | EDU1BL |
| Einbauschrauber | 190004/CA | KBL04FR/CA | 0.04 - 0.4 | 700 - 1150 | 257 x 40 | 0.60 | EDU1BL/SG |
| Einbauschrauber | 190015/CA | KBL15FR/CA | 0.4 - 1.5 | 700 - 1150 | 257 x 40 | 0.60 | EDU1BL/SG |
| Einbauschrauber | 190030/CA | KBL30FR/CA | 0.7 - 3.0 | 700 - 1150 | 264 x 40 | 0.75 | EDU1BL/SG |
| Einbauschrauber | 190040/CA | KBL40FR/CA | 0.9 - 4.0 | 400 - 700 | 264 x 40 | 0.75 | EDU1BL/SG |
| Einbauschrauber_Feder | 190004/CA/FN | KBL04FR/CA/FN | 0.04 - 0.4 | 700 - 1150 | 330 x 40 | 0.65 | EDU1BL/SG |
| Einbauschrauber_Feder | 190015/CA/FN | KBL15FR/CA/FN | 0.4 - 1.5 | 700 - 1150 | 330 x 40 | 0.65 | EDU1BL/SG |
| Einbauschrauber_Feder | 190030/CA/FN | KBL30FR/CA/FN | 0.7 - 3.0 | 700 - 1150 | 338 x 40 | 0.80 | EDU1BL/SG |
| Einbauschrauber_Feder | 190040/CA/FN | KBL40FR/CA/FN | 0.9 - 4.0 | 400 - 700 | 338 x 40 | 0.80 | EDU1BL/SG |
Alles, was Sie brauchen – sofort verfügbar!
📄 FAB-Datenblatt für präzise technische Infos
📄 KBL-Datenblatt für präzise technische Infos
📄 Schraubtechnik-Katalog für das komplette Portfolio
Und noch mehr: Bedienungsanleitungen, 3D-Daten und Zusatzinfos im Downloadcenter.
Sie haben Fragen oder möchten direkt eine Anfrage stellen?
Dann nehmen Sie gerne Kontakt mit uns auf!
Einfach auf den Button klicken – wir melden uns umgehend bei Ihnen.
